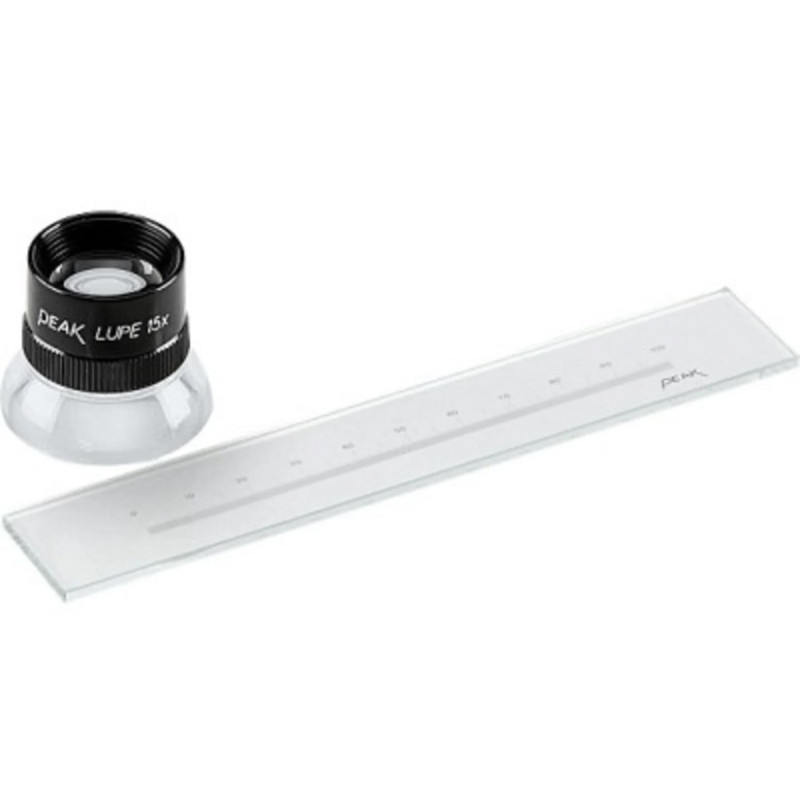

Szkło skalowane 300mm Peak

Pomiar większych odległości za pomocą pomiarowych szkieł powiększających jest możliwy tylko w ograniczonym stopniu ze względu na długość skali. Dla szybkiego i łatwego wyznaczania długości i odległości optymalne uzupełnienie stanowią liniały szklane PEAK. Pięć długości wynoszących 50 mm, 100 mm, 200 mm, 300 mm i 400 mm jest dostarczanych wraz ze służącym do odczytu szkłem powiększającym o 15-krotnym powiększeniu (wolnostojące szkło powiększające typu 1962) w pudełku transportowym. Podczas pomiaru długości i odległości należy zwracać uwagę, by miara była ustawiona równolegle do mierzonego elementu, aby uniknąć błędów pomiaru. Liniały szklane 1972, produkowane zgodnie z normą międzynarodową, nie zawierają w zestawie protokołu z badań.

Na życzenie, za dodatkową opłatą, szklane linie pomiarowe mogą być dostarczone z certyfikatem kalibracji. Szklane linie pomiarowe o długościach 50 mm, 100 mm i 200 mm otrzymują certyfikat kalibracji DAkkS. Długości 300 mm i 400 mm są dostępne tylko w połączeniu z protokołem kontroli fabrycznej. W przypadku dodatkowego zamówienia certyfikatu kalibracji lub protokołu kontroli fabrycznej czas dostawy wydłuża się o około 6–8 dni z powodu czasu potrzebnego na wykonanie badań laboratoryjnych.

Dane techniczne wag szklanych 1972:

Skala pomiarowa: Odczyt = 0,1 mm, wpisane 0 10 20 ... (mm)

Podziałki i numery naniesione na szklany korpus są ostre jak brzytwa

Grubość podziałki wynosi 0,010 mm

Dokładność podziałki ± (0.001 mm + 8L / 1,000,000) (wymiary odnoszą się do 20°C)

Gęstość optyczna: 3 ± 0,2

Kolor konstrukcji = czarny

dpi: 50.000

Współczynnik rozszerzalności cieplnej: 8,5 x 10-6 / 1K

Współczynnik wilgotności 0% na =% RLF

Współczynnik załamania światła = 1,5195

Materiał = szkło sodowo-wapniowe

Dobra transmisja optyczna - Biały, lekko zielonkawy wygląd

Skala nie wyśrodkowana - wyśrodkowana na korpusie szklanym

Długość korpusu szklanego = patrz poniżej

Szerokość korpusu szklanego = 25 mm

Grubość szklanego korpusu = 2,8 mm

Dostępne w długościach (zakres pomiarowy skali):

50 mm = długość całkowita 70 mm (± 1mm)

100 mm = długość całkowita 120 mm (± 1 mm)

200 mm = długość całkowita 220 mm (± 1 mm)

300 mm = długość całkowita 320 mm (± 1mm)

400 mm = długość całkowita 420 mm (± 1mm)
